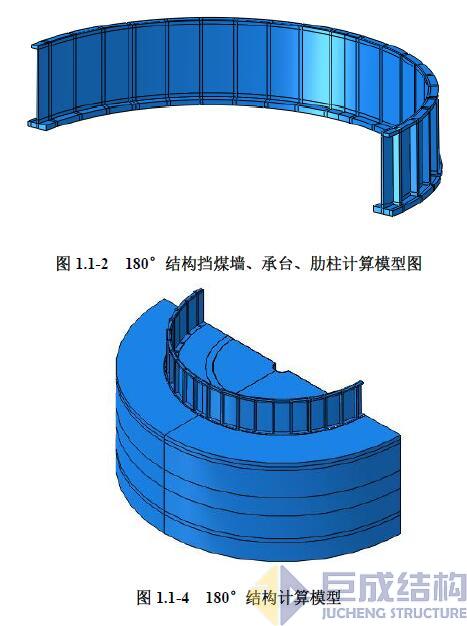

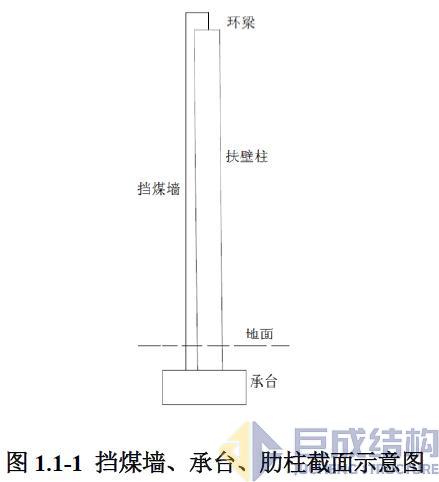

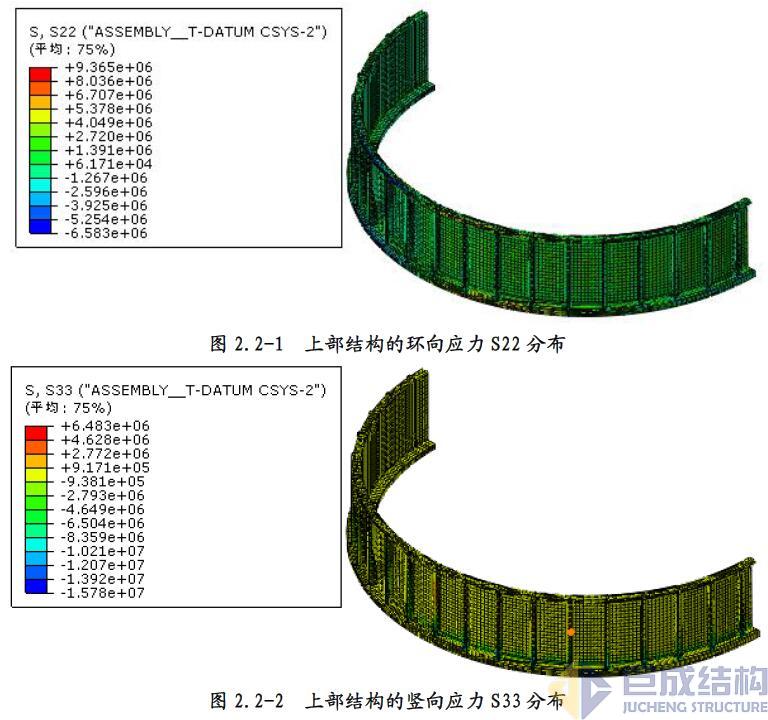

1  上部结构推算模型

2  基础推算模型

     以煤场中心为坐标原点取一柱坐标系，沿径向方向，从挡煤墙内表表向内取55m，向表取30m，土层推算厚度取65m
。凭据《天津北疆电厂试桩总汇报》，推算中将土层简化成五层：别离为素填土或粉质土层（土层1），层厚为5m
；粉土或粘细沙（土层2），层厚为18m
；粉质粘土、粉土或粉沙层（土层3），厚度12m
；粉质粘土或粉土层（土层4），厚度15m
；粉细砂或粉质粘土层（土层5），厚度15m
。堆煤区碎石垫层（含土工格栅）厚度为0.8m，其中由承台至煤场中心20m领域内选取混凝土刚性板，厚度为0.2m，混凝土刚性板基层碎石垫层厚度为0.6m
。
