一）钢筋混凝土自锁锚固技术（专利号：ZL200910272493.3 发现专利） —解决粘接锚固等系列问题
1、合用领域：自锁锚固技术是表粘钢板、表包钢板加固工程中由于植筋锚固长度不及或植筋锚固地位所处表界温度过高不宜选取有机结构胶粘接时，用以包办植筋的专有锚固技术。
2、设计凭据
《构筑结构荷载规范》(GB5009-2012)
《构筑结构靠得住度设计统一尺度》（GBJ50068-2001)
《混凝土结构设计规范》（GB50010-2010）
《预应力混凝土用螺纹钢筋》（GB/T20065-2006）
《混凝土结构后锚固技术规程》（JGJ 145-2013）
《混凝土结构加固设计规范》（GB 50367-2013）
《构筑结构加固工程施工质量验收规范》（GB50550-2010）
《岩土与混凝土自锁锚固技术规程》(18-1-8)（送审稿）

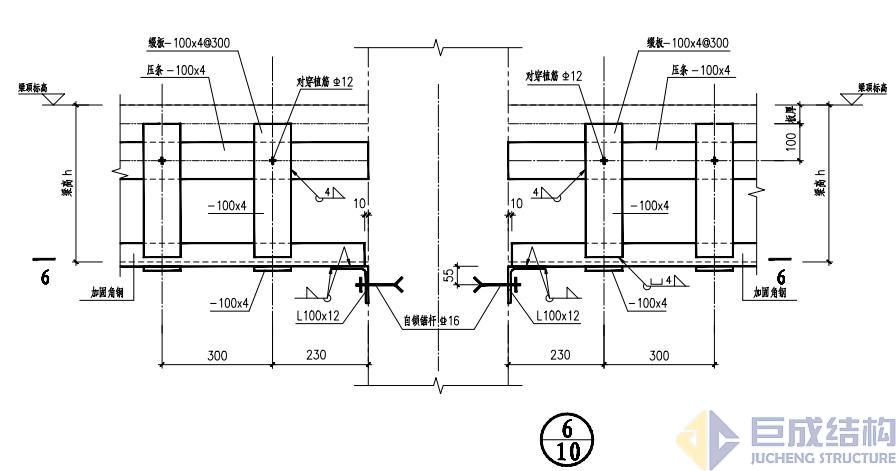

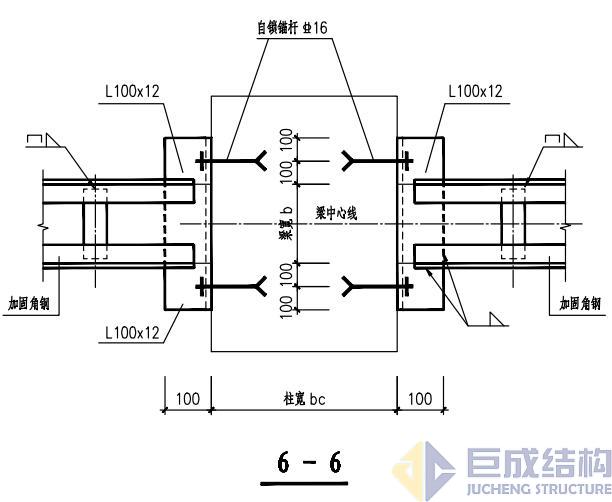

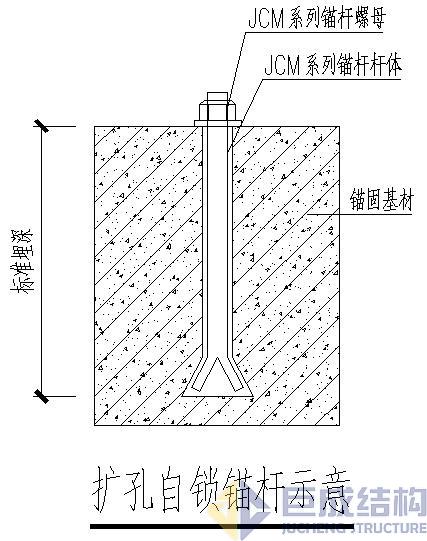

3、自锁锚杆利用范例：
预应力深孔锚杆分段锚固示意图（大坝加高）

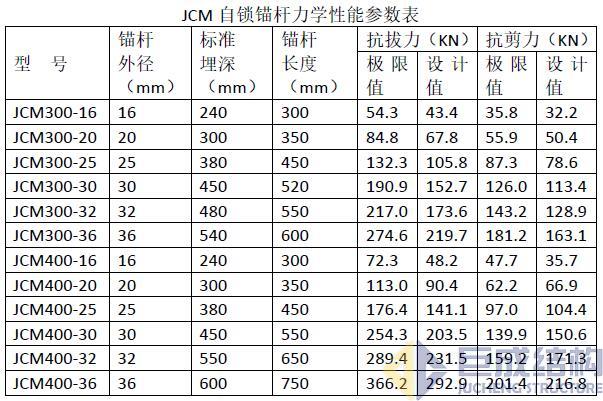

4、机能参数表
5、技术特点：
1）只有两衷炱坏模式，不存在锚杆从孔中拔出的情况，靠得住性高 ；
2）由底部扩孔提供锚固力，将拉拔力直接传至结构内部，减幼锚固深度，在浅孔内能天生较大的锚固力 ；
3）装置方便，急剧提供锚固力，抗委顿，孔内灌注无机粘结灌浆料共同使用耐温、温湿、耐老化，孔内灌注有机结构胶时可大幅度提高锚杆安全机能。

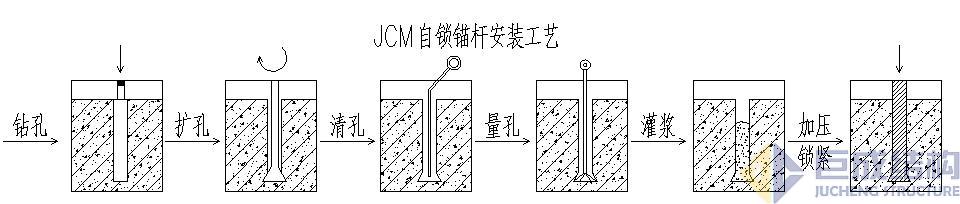

6、装置工艺：
7、当苦衷项
1）基材混凝土强度等级不应低于C20，混凝土基材应坚实，能承担对被衔接件的锚固和全数附加荷载，风化混凝土、严沉裂损混凝土、不密实混凝土、结构抹灰层、装璜层等，均不得作为锚固基材。
2）钻孔后必选严格清孔，凿除钻孔周围酥松不密实混凝土，保障锚固基底僵硬密实。
3）选取有机结构胶填充杆体与孔壁间隙时，必选保障孔内胶体密实填充，如需焊接则应先实现焊接工作再进行压力灌胶，保障灌胶密实。
4）选取无机灌浆料填充杆体与孔壁间隙时，必选保障孔内填充资料密实，且施工自锁锚杆前应保障基底湿润、清洁，施工完应进行养护。
5）钻孔、扩孔应预防钻头打断原结构受力钢筋。
8、工程案例

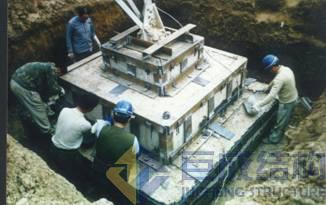

河南漯河电力局220KV漯淮线铁塔基础加固

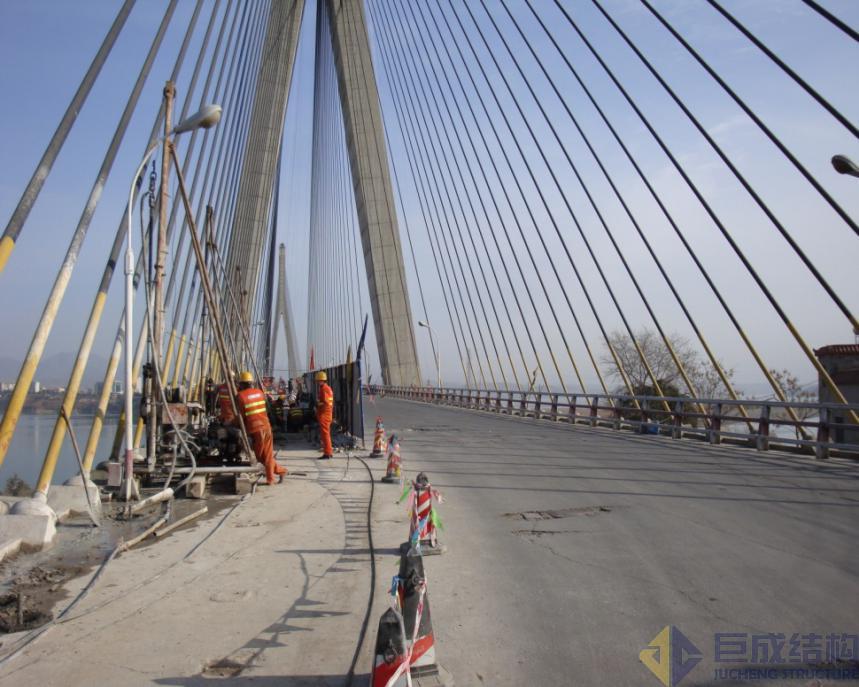

湖北郧阳长江大桥锚杆加固工程
二）岩石自锁锚固技术—解决地下室抗浮锚固等系列问题
1、合用领域
1）合用于岩石强度较高的浅岩基础，在地下室抗浮设计中利用高强精轧螺纹钢筋扩底自锁锚杆包办传统钢筋混凝土抗浮桩。
2）相迸纂传统钢筋混凝土抗浮桩，精轧螺纹钢筋扩底自锁锚杆拥有锚固力大，长度幼，施工工期短，工程总体造价低的利益。
2、设计凭据
《构筑结构荷载规范》(GB5009-2012)
《构筑结构靠得住度设计统一尺度》（GBJ50068-2001)
《混凝土结构设计规范》（GB50010-2010）
《预应力混凝土用螺纹钢筋》（GB/T20065-2006）
《混凝土结构后锚固技术规程》（JGJ 145-2013）
《混凝土结构加固设计规范》（GB 50367-2013）
《构筑结构加固工程施工质量验收规范》（GB50550-2010）
《岩土与混凝土自锁锚固技术规程》(18-1-8)（送审稿）
《岩土锚杆（索）技术规程》(CECS 22:2005)
3、岩石自锁锚杆利用范例
1）先做锚杆后浇基础底板
2）先浇筑基础底板后做抗浮锚杆

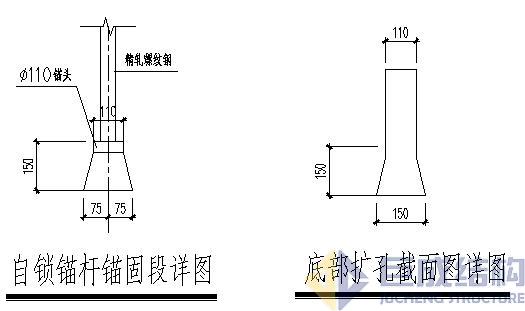

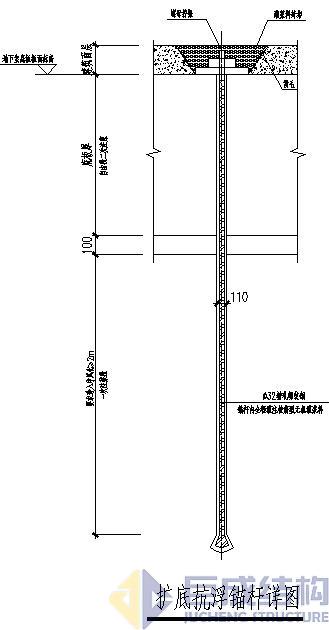

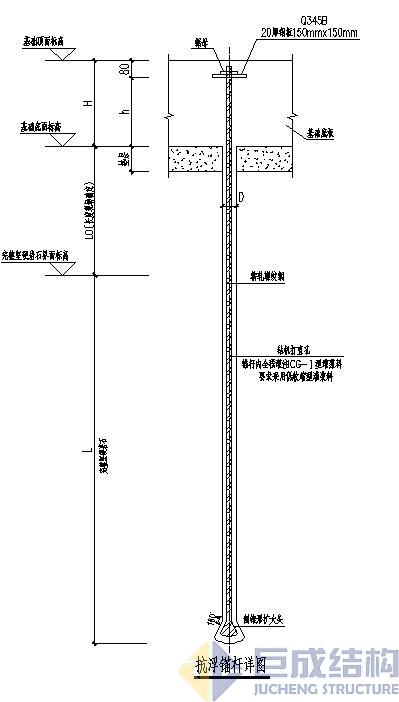

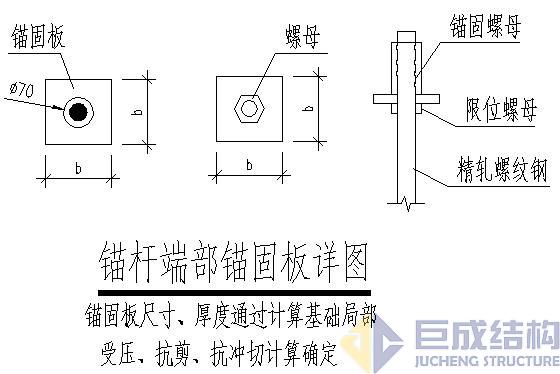

3）细部做法详图
4、锚杆机能参数

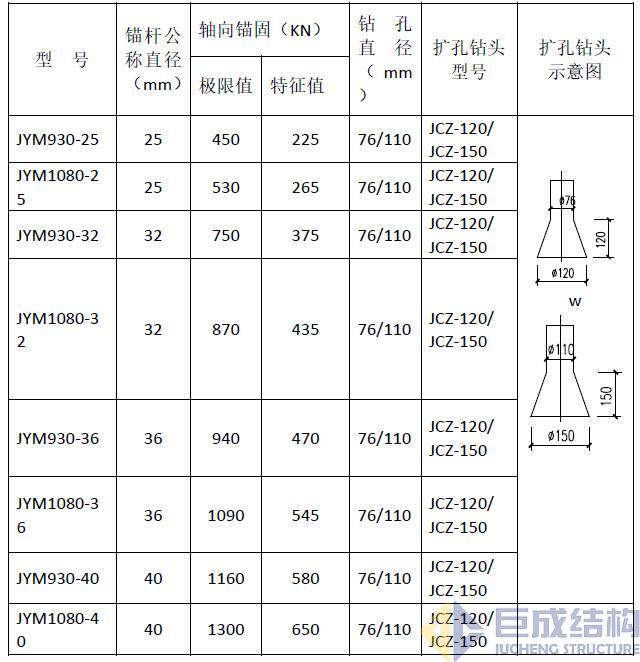

1）锚杆机能表
2）填充资料：无机灌浆料（强度不幼于C30）。

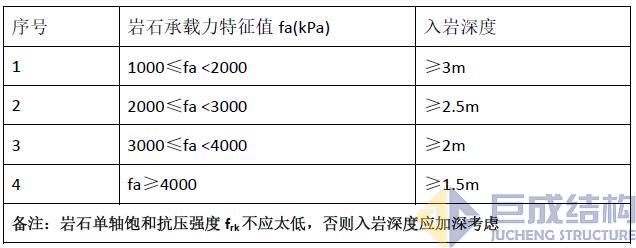

3）锚杆在岩石中的锚固长度参考表
5、抗浮锚杆施工工艺
1）钻孔及清孔：钻?110圆直孔至设计深度，终孔时凭据岩样确定已进入轻风化片岩的深度。直孔钻完后，孔底用扩孔机具扩成倒锥形孔，扩孔孔底预留60mm。钻孔、孔底扩孔实现后，将孔内算帐干净。钻孔轴线的偏斜率不应大于锚杆长度的2%。
2）自锁锚杆造作：选取精轧螺纹钢JL40，将钢筋底端车丝，装置扩大头和扩大套筒。
3）自锁锚杆装置:
（1）装置自锁锚杆，用加力套筒加压使锚杆端部的扩胀套筒张开自锁。
（2）用导管从底部灌注ICG-I型无机灌浆料至开挖面或垫层上表表，顶面收缩部门应进行补灌。
（3）待ICG-I型无机灌浆料达到设计强度后，凿除垫层以上超灌部门的灌浆料，注浆后至硬化
前不得轻易敲打杆体，也不得在杆体上悬挂沉物。
（4）精轧螺纹钢筋PS1080级，fptk=1230Mpa,fpy=900MPa。
6、抗浮锚杆验收尺度
1、根基试验
凭据《岩石锚杆（索）技术规程》（CECS22-2005）根基试验划定，进行极限抗拔试验，试验数量不应少于3根，根基试验值为2倍特点值。
2、验收试验
凭据《岩石锚杆（索）技术规程》（CECS22-2005）根基试验划定，进行验收试验，试验数量不应少于锚杆总数的5%，且不得少于3根，验收试验值为1.5倍特点值。
7、当苦衷项
1、抗浮锚杆设计时需把稳建该构筑物是纯地下室还是主楼下的地下室，若是纯地下室或是主楼层数较少，应单独思考地下室的整体抗浮，若整体抗浮不满足要求则锚杆深度须加长。

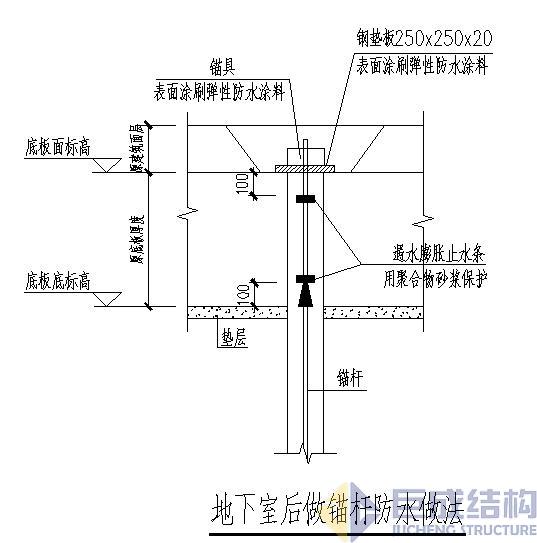

2、若是在已有地下室底板上后做抗浮锚杆，必要在已施工基础底板上打孔，此时应试虑抗浮锚杆的防水做法。
3、进行抗浮锚杆规划设计时必须明显原设计地勘汇报对应的岩石情况、原设计规划中单根锚杆的承载力特点值、锚杆总长度、入岩情况，并以此为凭据拔取抗浮锚杆的型号及入岩深度，最后调整锚杆的平面安插。
8、案例介绍
十堰国际中心自锁锚杆（施工图B版） 点击下载
