产品简介

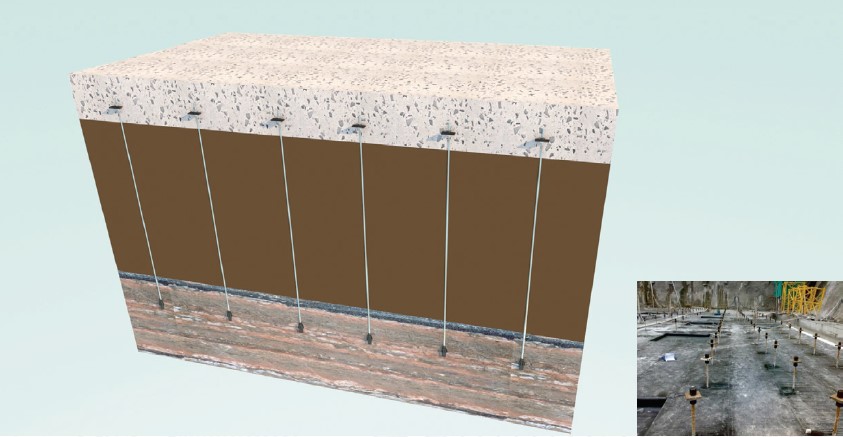

重要在地下室等构筑结构抗浮工程中利用，合用于浅岩基础，锚固力大，可与主体结构并行施工，经济效益优良。



一、产品系列

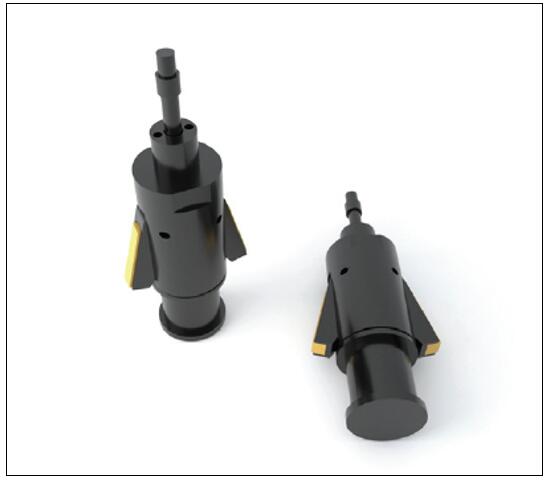

1、扩孔钻头

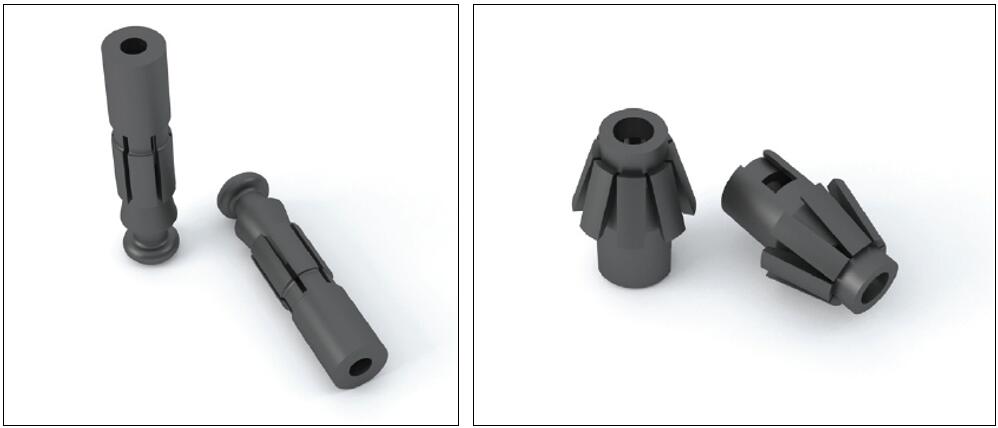

2、自锁锚头





二、产品特点

1、底部扩张，机械锚固于岩石中，安全靠得住；

2、养护周期短，7天即可进行抗拔试验 ；

3、能够先施工地下室再施工锚杆，可实现零工期 ；

4、入岩深度浅，经济性优异 。



三、典型利用

已宽泛利用：

湖北：武汉、鄂州、荆州、襄阳、黄石、十堰

湖南：长沙、株洲

江西：毕节、保山

福建：乐山、宜宾、石狮、广安

云南：红河、大理、昆明（经开区）、普洱

贵州：贵阳

广东：昭通



贵阳保利大厦地下室抗浮锚杆工程：选取直径32mm精轧螺纹钢筋自锁锚杆进行抗浮处置。锚杆长7米，锚头入岩3米，单根抗浮锚杆抗拔承载力特点值320kN。







四、施工工艺

钻直孔→扩孔→清孔→锚杆组装→锚杆装置→注浆→养护



 1 钻直孔：钻孔定位，选取地质钻机或潜孔钻机钻直孔至设计深度。

 2 扩孔：选取地质钻机衔接抗浮锚杆配套扩孔钻头，在直孔底部凭据设计要求进行扩孔。

 3 清孔：用高压注浆机通过注浆管注水至孔底，直至孔顶冒净水，清孔结束。

 4 锚杆组装：将抗浮锚杆锚头与杆体衔接。

 5 装置：将组装好的锚杆直接插至孔底，锚杆顶部锤击加压，使底部锚头沿扩孔壁张开。

 6 注浆：用高压注浆机通过注浆管注浆至孔底，直至孔顶冒浆液，注浆结束。

 7 养护。

五、检验

1、施工前检验：  锚杆极限抗拔试验（粉碎性试验）

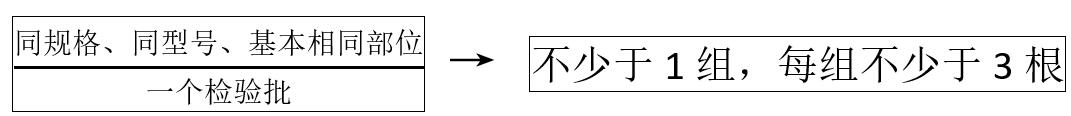

（1）地层前提、杆体资料、锚杆参数和施工工艺必须与工程锚杆一样，且试验数量不少于3根。



（2）锚杆极限抗拔试验可选取陆续加载或分级加载造度进行，如图5-1所示：

          a）陆续加载：应以均匀速度加载至锚固粉碎，总加载功夫为2-3min；

          b）分级加载：以预计极限荷载的10%为一级，逐级加载，每级持荷1~2min，至锚固粉碎。

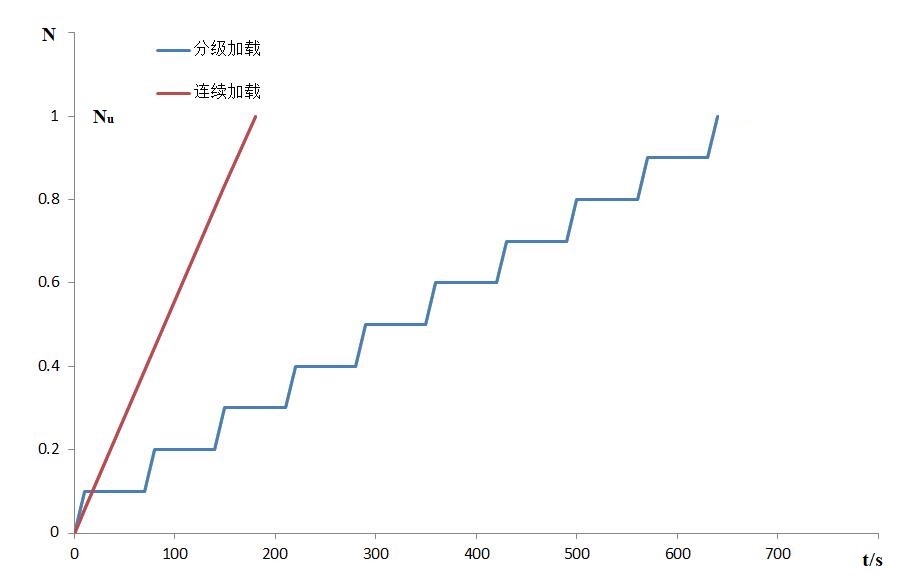

                  图5-1抗浮锚杆极限抗拔试验加载方式（横轴为功夫t，纵轴为抗拔力N）



2、施工过程中检验：  丈量其装置行程，以检验锚杆是否装置到位。



3、施工后检验： 非粉碎性锚杆拉拔试验



（1）

（2）抗浮锚杆的验收应分级加载，初始荷载宜取锚杆轴向拉力设计值的0.10倍，分级加荷值宜取锚杆轴向拉力特点值Ntk的0.50、0.75、1.00、1.2、1.35、1.50倍。



（3）每级荷载应不变2min，并纪录位移增量，如在持荷功夫内锚头位移增量不超过10min，可判为合格。当出现不合格锚杆时，应增长锚杆的抽检量，增长的抽检量应为不合格锚杆的3倍。
